●  保證精度DC1500V
● 19英寸機架4U尺寸空間最多可容納12個通道
● 可從12個通道擴展到最多10套120個通道

● 通過多同步源協同技術實現穩定的效率測量

高壓測量無需差分探頭，實現高精度測量

為了降低設備搭建成本和輸電損耗，光伏逆變器越來越多地在高壓下使用。因此，測量光伏逆變器需要能夠測量高電壓的儀器。

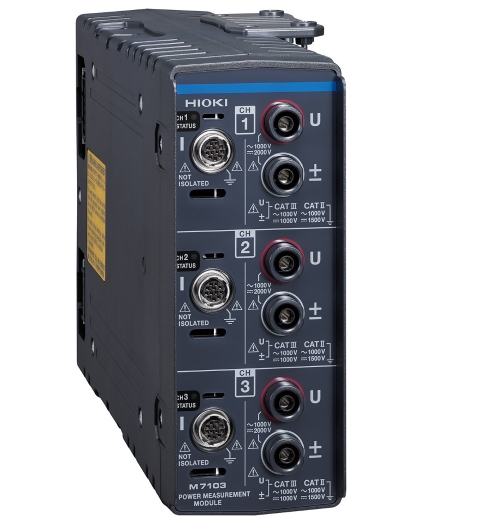

M7103支持DC 1500 V CAT Ⅱ/DC 1000 V CAT Ⅲ，可直接輸入高電壓進行安全測量。另外，通過直接輸入，可確保高達DC 1500 V的精度，從而保證光伏逆變器檢測的質量。

適用于光伏逆變器生產線的模塊式功率測量儀器

M7103 可在 19 英寸機架 4U 大小的空間內提供多達 12 個通道的多點功率測量，為光伏逆變器生產線節省了空間和成本。主機采用模塊化設計，客戶可以自行添加或更換模塊。這樣就能靈活對應光伏逆變器生產線的搭建需求。

測量多路MPPT組串式逆變器的效率

為能最大限度的提高光伏系統的發電量，正在不斷推進多路組串式逆變器的開發。多路組串式逆變器使用MPPT控制工作點，從而使每個組串產生最大電力。在生產線上，為了檢查各個MPPT是否正常工作，需要進行多點測量。通過利用LR8102的同步功能，M7103最多可同時測量120個通道的功率。此外，同步源共享功能還可提供穩定的效率測量。

【絕緣性】安全測試1500V電池包的電芯電壓

對地電壓：DC 1500V（CATⅡ）絕緣

符合EN IEC 61010的標準

M7103因為對地最大額定電壓為1500V，所以可以輕松支持800V的電池測試。

另外，可測量800V以上的新一代電池包和1000V以上的儲能系統（如ESS）的各電芯電壓和溫度。

【高速性】最快速度每5ms輸出一次全電芯的數據，支持HILS:使用LR8102時

通過UDP通信（*1）可以高速地將數據不斷傳輸?shù)缴衔幌到y(tǒng)。

以最快5ms進行高速采樣，并立即輸出數據。

*1:UDP通信是數據采集儀LR8102可使用的功能。

由于能夠以最快5ms的間隔不斷獲取數據采集儀所測量的電芯電壓的實時數據，因此，HILS等實時模擬中可以利用該數據。此外，還可以通過觀測使用功率測量模塊M7103測量出來的總電壓和單節電芯電壓的適配度，來全面分析充放電的特性。
