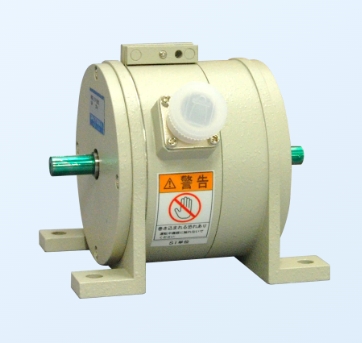

TP-E  小型扭矩傳感器

特點

高精度測量：運用先進的應變測量技術和優質彈性體材料，能精準測量扭矩信號，綜合精度一般可達 ±0.1%、±0.3%、±0.5% F.S。

穩定性良好：內部結構設計合理，抗干擾能力強，受溫度、濕度等環境因素影響小，可在較寬的溫度范圍內長期穩定工作。

體積小巧輕便：專門針對空間有限的安裝環境設計，外形尺寸緊湊，重量輕，便于集成到各種小型化設備和精密儀器中。

多種輸出形式：可提供如 4-20mA、0-5V、0-10Vdc 等標準模擬信號輸出，有的還支持數字信號輸出，如 RS485、CAN 總線等，方便與不同的控制系統和采集設備連接。

無接觸式測量：采用非接觸式的扭矩測量原理，如電磁感應、光電感應等，避免了傳統接觸式測量方式中因磨損、滑環接觸不良等問題導致的測量誤差和設備故障，提高了系統的可靠性和使用壽命。

技術參數

測量范圍：常見的有 5、10、20、30、50、100 Nm 等，也可根據特殊需求定制更大或更小的量程。

輸出靈敏度：通常在 1.0-5.0mV/V。

工作溫度：一般為 - 10℃～80℃。

溫度補償范圍：通常為室溫至 60℃。

零點溫度影響：±0.1%F.S/10℃。

激勵電壓：一般為 12VDC。

絕緣電阻：能達到 2000MΩ/100VDC。

輸入電阻：約 700±10/350±10Ω。

輸出電阻：約 700±5/350±5Ω。

零點輸出：在 0±1% F.S。

安全過負荷率：120%F.S。

應用領域

工業自動化：在自動化生產線的電機、減速機、傳動皮帶、機器人關節等部位安裝 TP-E 小型扭矩傳感器，可實時監測設備運行時的扭矩變化，實現對設備的過載保護、故障診斷和精準控制，提高生產效率和產品質量。

汽車制造與測試：用于汽車發動機、變速器、傳動軸等部件的研發和生產過程中的扭矩測量，幫助優化動力傳輸系統，提高汽車的動力性能和燃油經濟性；在汽車零部件的疲勞測試、耐久性測試中，也能準確測量扭矩，為產品質量評估提供數據支持。

航空航天：在航空發動機的地面測試、飛行試驗中，測量發動機的輸出扭矩，監測發動機的工作狀態，確保飛行安全；在飛機的飛行控制系統中，用于測量操縱機構的扭矩，為飛行控制提供精確的反饋信息。

醫療器械：在手術機器人的關節驅動系統、康復設備的動力輸出部分等安裝 TP-E 小型扭矩傳感器，可實現對器械動作的精確控制，提高醫療操作的準確性和安全性，為患者提供更好的治療效果。

科研教學：在高校、科研機構的力學實驗室、機械傳動實驗室等，用于材料力學性能測試、機械傳動效率研究、機器人控制算法驗證等科研實驗，為科研人員提供準確的扭矩測量數據，幫助推動相關領域的技術創新和發展。
